在数字化浪潮的推动下，工业可视化已经不再只是冰冷的数字和曲线。

如今，越来越多企业开始用动态组态图（GIF）的形式，呈现复杂的工艺逻辑与生产流程，让“大屏”真正成为可感知的数字中枢。

一、什么是“工业组态图”？

简单来说，它是将工业系统中的设备、流程、状态以图形化界面实时展示的技术。
它不仅能监测数据，更能通过动态图像和动画逻辑直观反映工艺运行状态。

例如：

• 汽车制造线的机械臂实时运作；

• 水务系统中水流管道的方向与流速变化；

• 电力调度中心的能耗动态；

• 化工反应装置的温度与阀门开关状态。




这些动态图像，不仅“能看”，更能快速决策。

静态让人看懂，动态让人理解。

GIF动态展示，让复杂流程变得“可感、可追、可控”。

主要优势：

1. 直观表达：通过动画模拟真实运行状态。

2. 增强记忆：比静态图更具可视冲击力。

3. 提升汇报与展示效果：汇报、展厅、投标都能“一秒抓眼”。

4. 方便传播：GIF文件轻量，适合公众号、网页、PPT中直接嵌入。

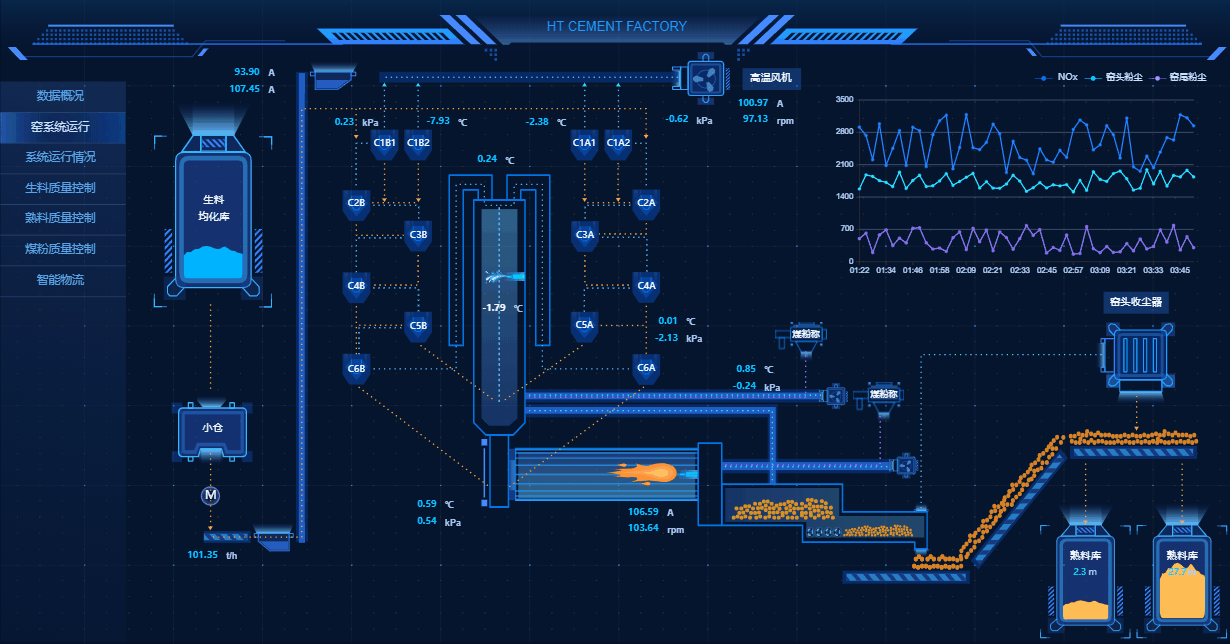

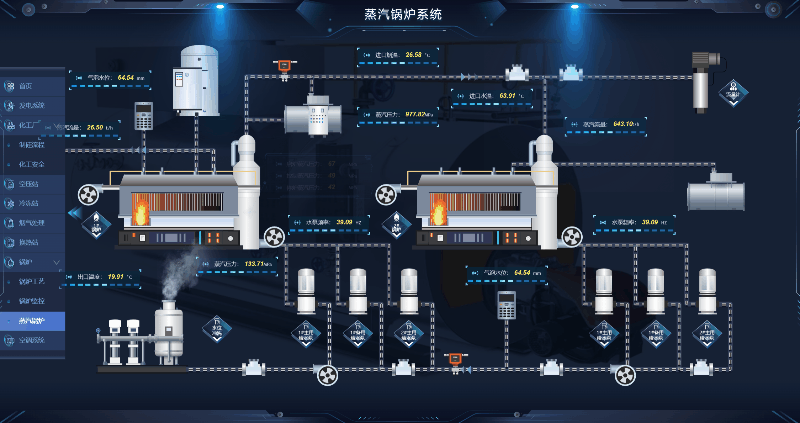

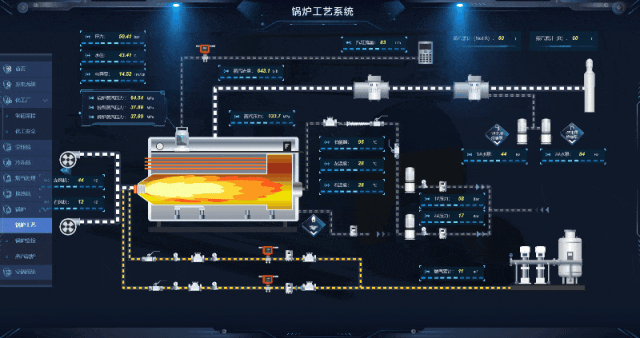

三、常见的工业流程组态类型

四、GIF动效设计要点

1. 动效节奏：控制在3~8秒循环，保证视觉连贯。

2. 信息分层：核心流程动、背景静，主次分明。

3. 颜色逻辑统一：

• 蓝色代表正常运行

• 橙色代表警示

• 红色代表告警

4. 贴近真实逻辑：动画要能映射真实工艺过程。

5. 适配大屏展示：分辨率≥1920×1080，帧率平稳。

6.


在数字孪生与智能制造的加持下，动态组态图正在成为企业数字化展示的“视觉语言”。

🔹 让数据流动起来
🔹 让流程说话
🔹 让大屏成为“思考的眼睛”

温馨提示：设计作品，仅供学习交流，设计灵感，不可作为商用，版权归原作者所有！
